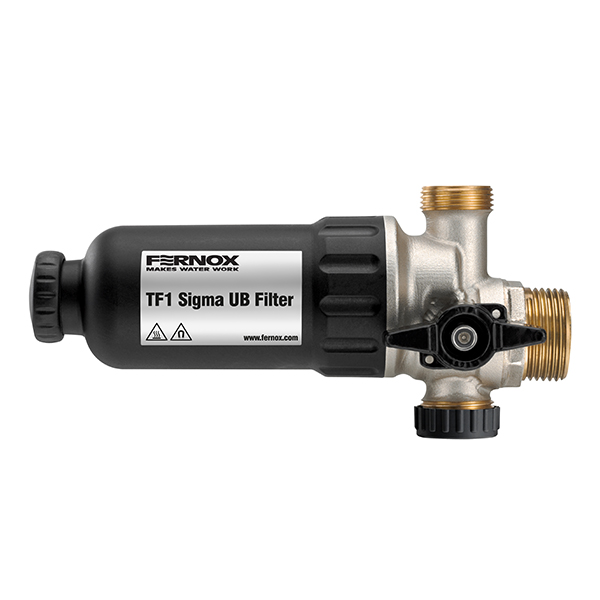

Compozit sub filtrul sistemului boiler cu un colector din alamă pentru instalare ușoară în zone mici și restricționate, cu țevi ascunse. Filtrul de înaltă performanță poate fi instalat direct sub boiler sau în spații restricționate datorită designului compact și versatil. TF1 Sigma UB Filter oferă cea mai recentă tehnologie, la alegerea instalatorului, și protecție de înaltă clasă împotriva acumulării de resturi din sistem
Capacitate ridicată, design compact
Ideal pentru utilizarea în spații restricționate
Construcție sustenabilă și solidă, făcută dintr-un polimer din sticlă ranforsat de calitate ridicată și alamă turnată neporoasă
Conceput pentru a fi instalat aproape de perete, filtrul poate fi montat cu ușurință sub boilere și în toate celelalte zone în care spațiul este limitat.

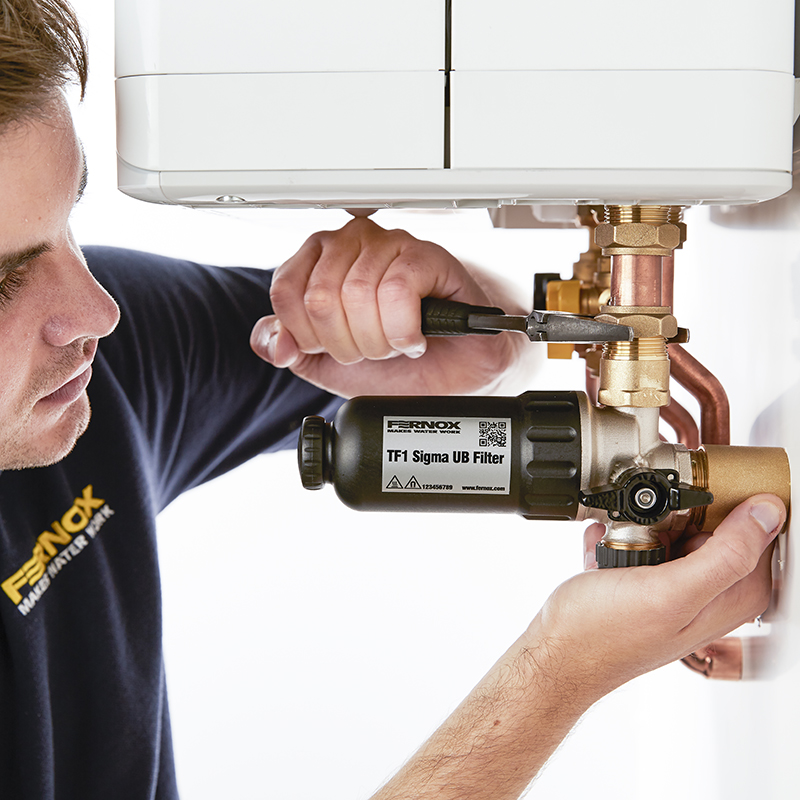

Filtrul TF1 Sigma UB Filter poate fi instalat sub un boiler sau în zone înguste și restricționate. În mod ideal, filtrul ar trebui să fie montat pe retur la boiler și trebuie să fie instalat orizontal.
Pentru a permite racordarea filtrului TF1 Sigma UB Filter la boiler și/sau la țevile de retur, pot fi necesare țevi flexibile/ondulate și/sau adaptoare separate (nu sunt furnizate).

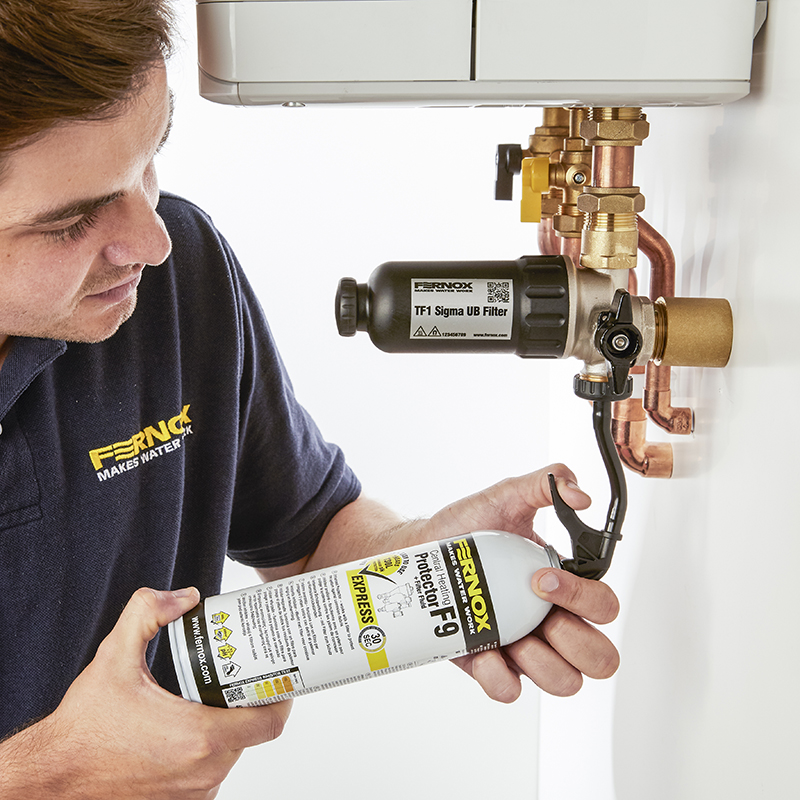

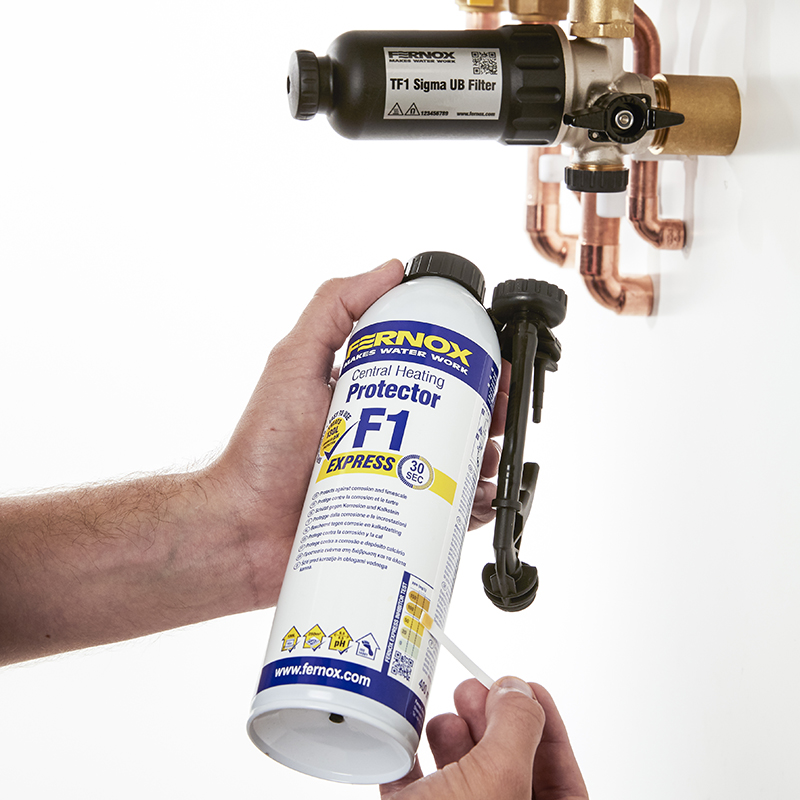

Filtrul TF1 Sigma Filter este conceput pentru a proteja cazanul de efectele dăunătoare ale resturilor de coroziune circulante, care s-au adunat în sistem ca urmare a unei reacții chimice rezultate în urma contactului dintre apă și metale amestecate utilizate în cadrul unui sistem de încălzire și răcire. Tratarea sistemului cu un produs inhibitor de calitate din gama Fernox Protector va preveni formarea de nămol și calcar pe termen lung, în conformitate cu reglementările și cele mai bune practici.
Corpul filtrului TF1 Sigma UB Filter este fabricat dintr-un polimer tehnologizat de înaltă rezistență, potrivit pentru sistemele de încălzire și răcire. Polimerul ranforsat cu fibră de sticlă are o bună rezistență la hidroliză, precum și o rezistență ridicată la deformare și abraziune. Polimerul este compatibil cu glicolii și aditivii utilizați în mod normal pentru sistemele de încălzire centrală. Colectorul filtrului este construit dintr-o alamă turnată neporoasă de calitate premium, permițând conexiuni directe la sistem și o procedură simplă de întreținere prin intermediul colectorului proiectat cu precizie.
Filtrul TF1 Sigma UB Filter a fost proiectat pentru asigurarea unor pierderi minime de presiune și pentru menținerea unei eficiențe ridicate de colectare. Filtrul a fost proiectat pentru a capta o serie de contaminanți ai sistemului, asigurându-se totodată că nu poate bloca, reduce fluxul prin conducte sau nu poate afecta performanța sistemului de încălzire.
Filtrul TF1 Sigma UB Filter utilizează o gamă de componente de înaltă calitate, care asigură o performanță optimă a filtrului. Valva cu trei căi a fost proiectată pentru a permite utilizatorilor să opereze cu ușurință manual, oferind în același timp în procedură de deservire fiabilă. Colectorul filtrului include o conexiune sigură la sistem și un punct de service robust care permite golirea și curățarea filtrului. Magnetul este fabricat din magnet neodim de primă clasă, care permite o rată de captare cu o eficiență ridicată, precum și o filtrare medie robustă, asigurând un nivel de colectare continuu și consecvent

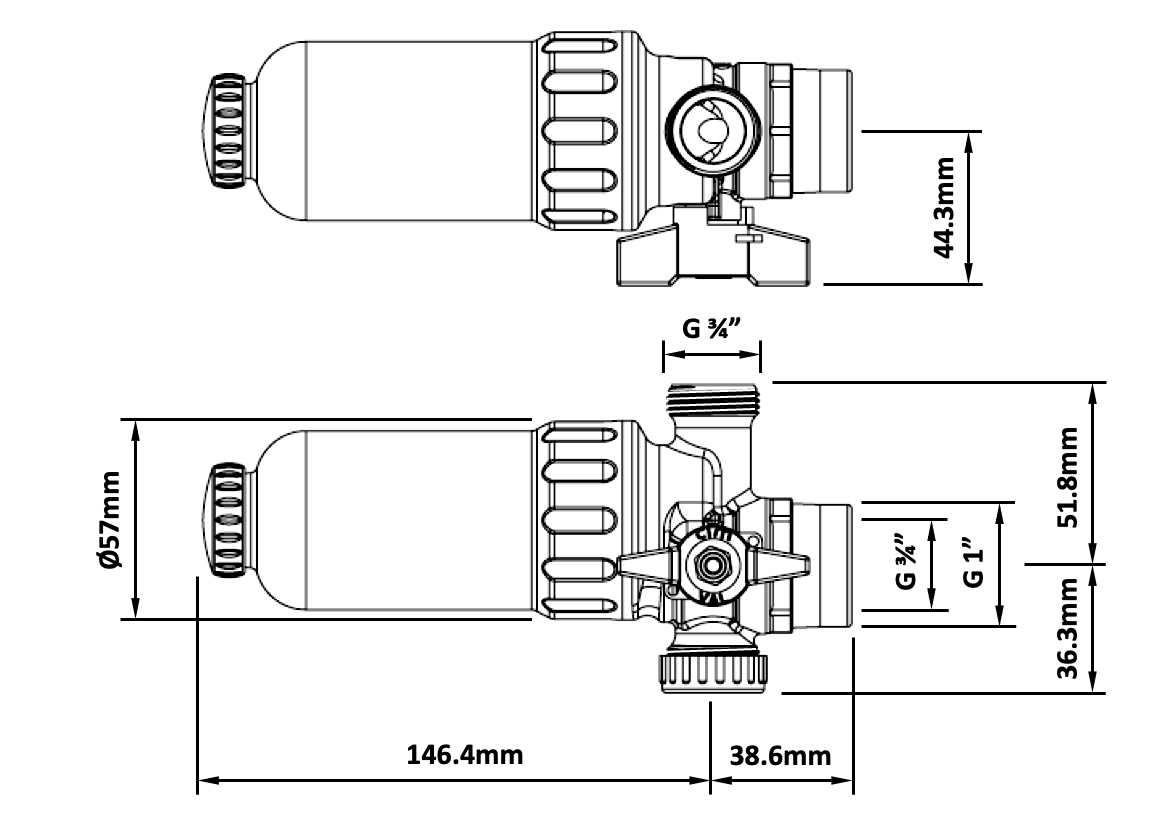

Specificații Fizice / Proprietăți
Corp filtru – polimer tehnologizat, umplut cu sticla
Colector – alamă placată cu nichel
Garnituri și șaibe – EPDM
Ambalare, Manipulare și Siguranță
La fel ca în cazul tuturor produselor magnetice, dacă aveți montat un stimulator cardiac, trebuie acordată întotdeauna atenție suplimentară la manipularea oricărui filtru magnetic.
Ambalare individuală cu instrucțiuni incluse. Nu sunt necesare condiții de depozitare speciale.
Cod Produs
62589
Performanță

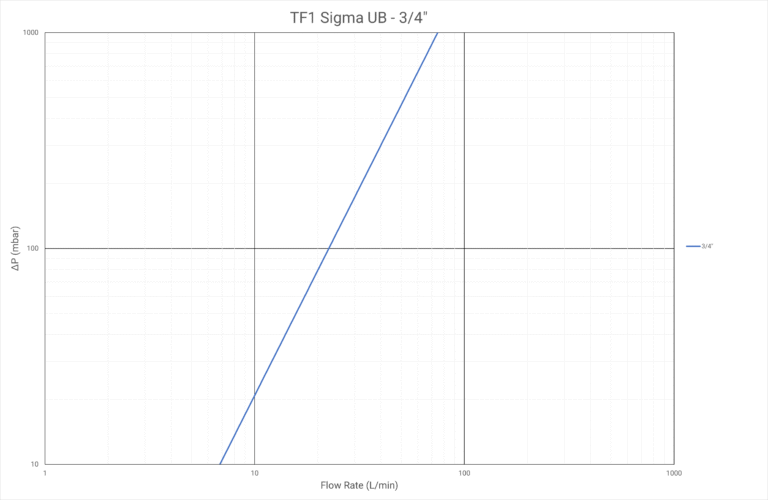

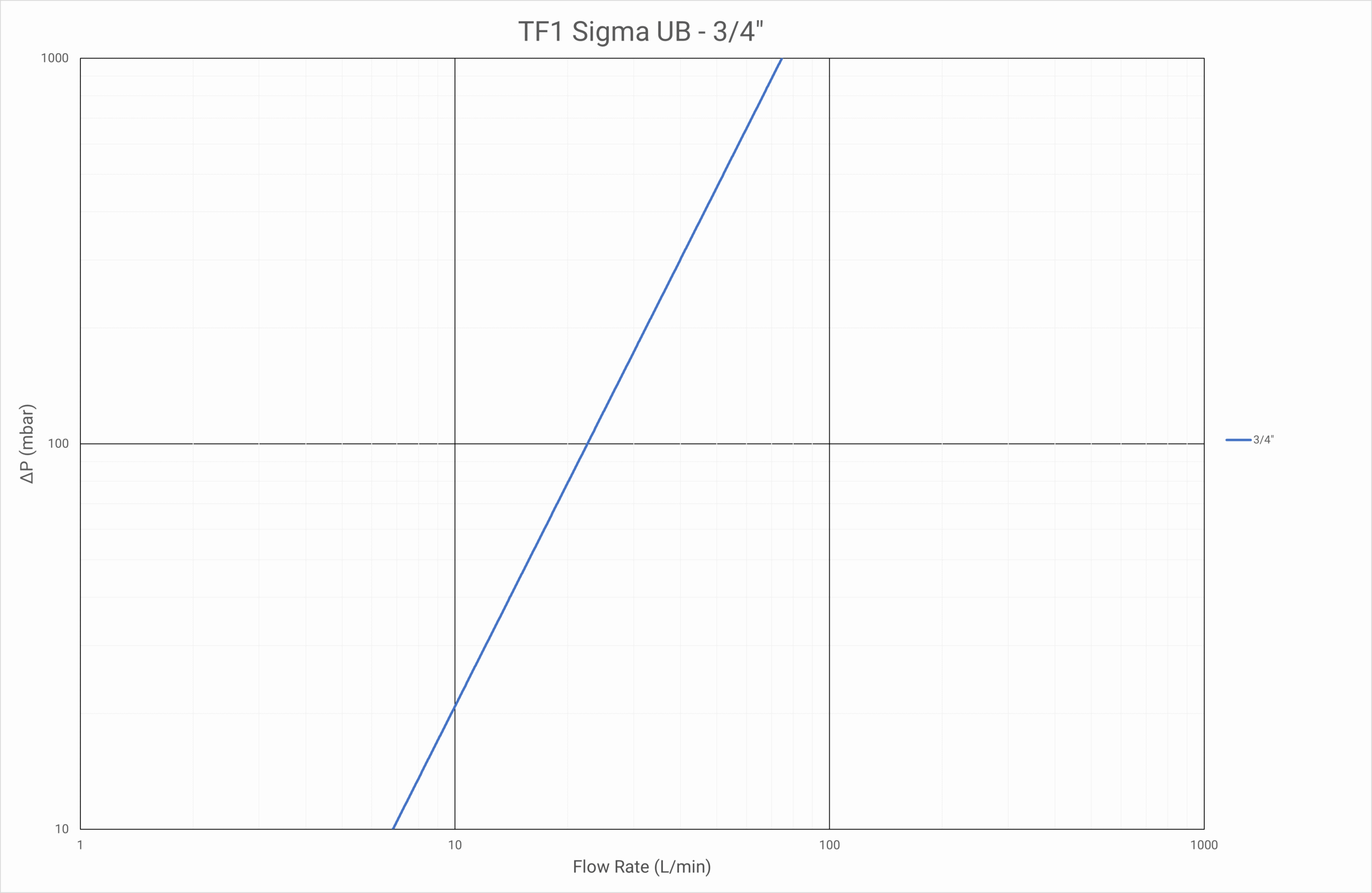

Grafic de Presiune
Lichide adecvate:
Soluții
de glicol inhibat cu apă
Gama chimică Fernox / Aditivi de sistem
Procent maxim de glicol – 50%
Presiune maximă de lucru – 5 bar
Debit maxim – 40 L/min
Temperatura maximă de lucru – 100⁰C
Rata de captare – Până la 100% din contaminanții din sistem
Principiul de funcționare
– Apa contaminată intră în filtru prin colectorul de alamă, transportând resturile din sistem și particulele menținute în suspensie. Aceste resturi, inclusiv impuritățile feroase, cum ar fi magnetitele, se deplasează prin tubulatură și în corpul principal al filtrului.
Fluxul dinamic creat în filtru înseamnă că apa murdară este transferată direct în ansamblul magnetului central. Magnetul din neodim de mare putere este conceput pentru a capta și reține cantități mari de resturi din sistem, protejând boilerul și ajutând la prevenirea defecțiunilor și reparațiilor costisitoare.
Calea de curgere proiectată în interiorul filtrului reduce spălarea magnetului și îmbunătățește pierderea de presiune în ansamblul filtrului, ceea ce înseamnă că filtrul poate capta cantitatea maximă de reziduuri, fără restricții de curgere.
Apa este direcționată pentru a trece peste mantaua magnetului înainte de a ieși prin colector. Ca urmare, resturile din sistem nu pot scăpa din încăperea filtrului și sunt fie prinse în zona cu debit scăzut, fie capturate de magnetul puternic din neodim, pentru a permite apei curate să iasă din filtru.

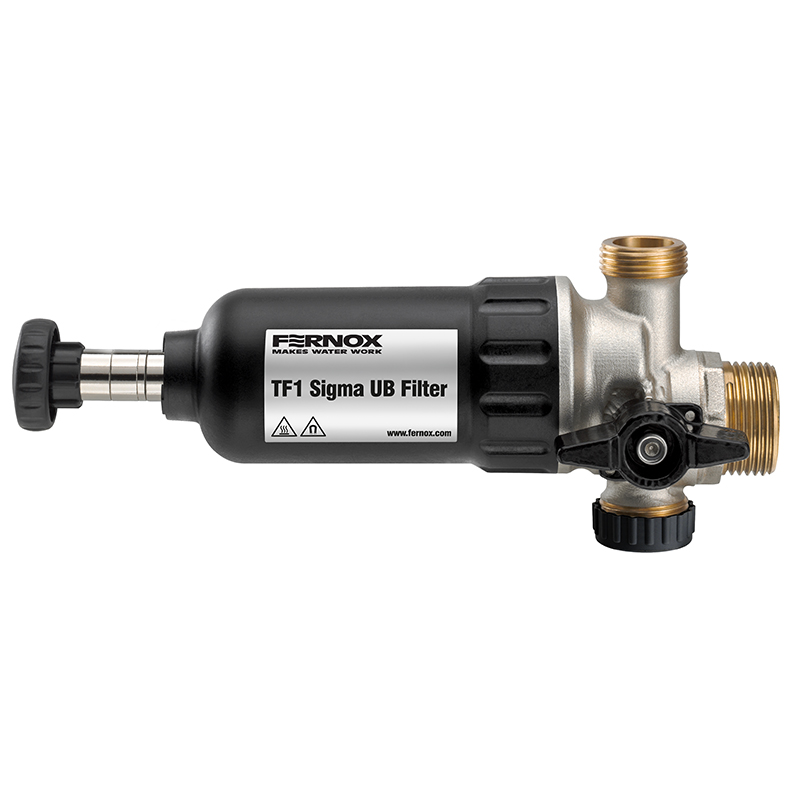

Filtrul folosește o supapă cu trei căi proiectată cu precizie, ceea ce înseamnă că orice murdărie colectată în filtru poate fi evacuată rapid prin supapa de scurgere prin simpla îndepărtare a magnetului din încăperea mantalei și rotind mânerul supapei pentru a activa funcția de service și a deschide supapa de evacuare, moment în care resturile din sistem vor fi spălate din filtru și îndepărtate din sistem. Această procedură este prezentată în ghidul de curățare
