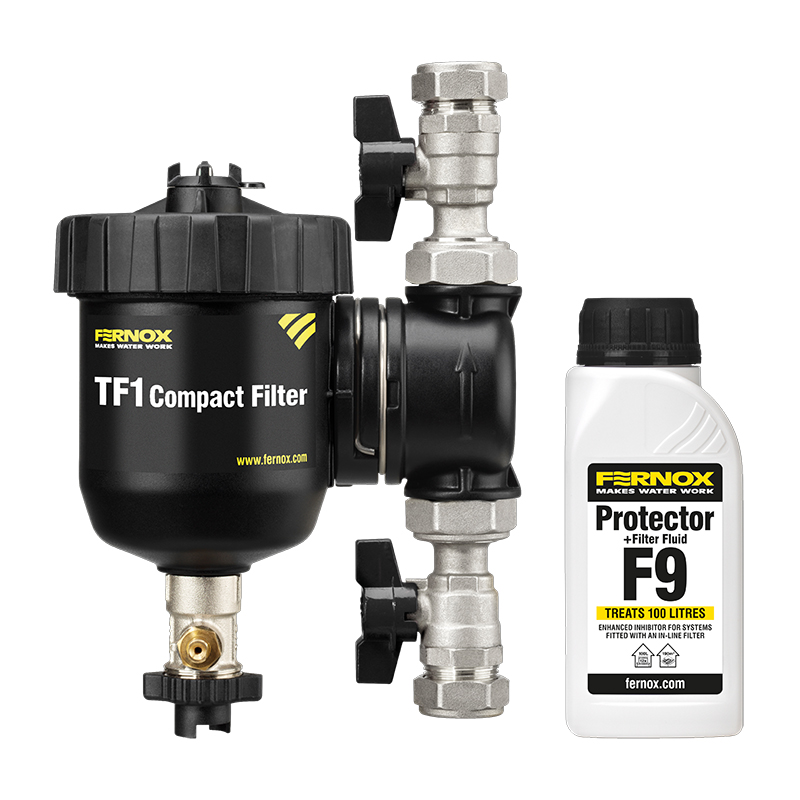

TF1 Compact Filter with Protector+ Filter Fluid F9

Lichide adecvate:
Apă
Soluții de inhibare pe bază de glicol
Gama de substanțe chimice Fernox / Aditivi pentru sistem
Procent maxim de glicol: 50%

Presiune maximă de lucru: 50 L/min
Temperatură maximă de lucru: 100⁰C
Rată de captare: Până la 100% din contaminanții sistemului

Principiu de funcționare
Apa contaminată intră în filtru prin colector, transportând o varietate de resturi din sistem și particule în suspensie. Aceste resturi, inclusiv impurități feroase, cum ar fi magnetite, se deplasează prin tubulatură și în corpul principal al filtrului.

Filtrul TF1 Compact Filter folosește filtrarea hidrociclonică. Un hidrociclon este un dispozitiv static care aplică forța centrifugală unui amestec lichid pentru a accelera separarea particulelor.

Acțiunea ciclonică a fost concepută pentru a traNSF CIASorma viteza lichidului de intrare în mișcare rotativă. Pe măsură ce apa intră în filtru, acesta se învârte în jurul și în jos în exteriorul filtrului, transportând particule cu el. Forma filtrului a fost concepută pentru a crea o zonă cu debit scăzut în partea inferioară unde sunt depozitate particule mai grele.

Hidrociclonul din filtrul TF1 Compact a fost optimizat pentru a permite capacitatea maximă de filtrare atât a materialului magnetic, cât și a celui nemagnetic.

Odată ce fluxul de apă a ajuns în partea de jos a filtrului, apa se deplasează înapoi în sus prin centrul filtrului TF1 Compact, transportând particulele peste teaca magnetului, promovând filtrarea magnetică suplimentară și îmbunătățind capacitățile de colectare ale filtrului.

Orice murdărie colectată în filtru poate fi apoi eliminată prin scoaterea magnetului din teacă și deschiderea supapei de golire. Această procedură este indicată în ghidul de curățare și nu necesită oprirea sistemului și nici dezasamblarea filtrului.
