Filtru de sistem încorporat și magnetic, de înaltă performanță, TF1 Compact Filter este ideal pentru spațiile mici și restrânse. Acest filtru simplu de instalat, din plastic compozit se potrivește pentru conductele verticale și orizontale în mai multe orientări. Designul său permite captarea resturilor magnetice și nemagnetice prin utilizarea acțiunii hidro-ciclonice și a ansamblurilor de magneți special proiectate pentru a colecta și a reține resturile din filtru înainte de a le îndepărta în siguranță.
Unitate testată la presiune, etanșeizată, proiectată pentru sistemele de încălzire comerciale ușoare.
Captură foarte eficientă pentru o gamă largă de debite și mărimi de sisteme. Disponibil pentru conexiunile la conductă interioare de 1 ¼” și 1 ½”.
Enkel å installere – passer for horisontale og vertikale rørsystemer. Filteret kan operere i en 45⁰ vinkel.
Acțiune unică, proiectată special pentru sisteme de dimensiuni mari, permițând captarea unei game largi de resturi magnetice și nemagnetice.

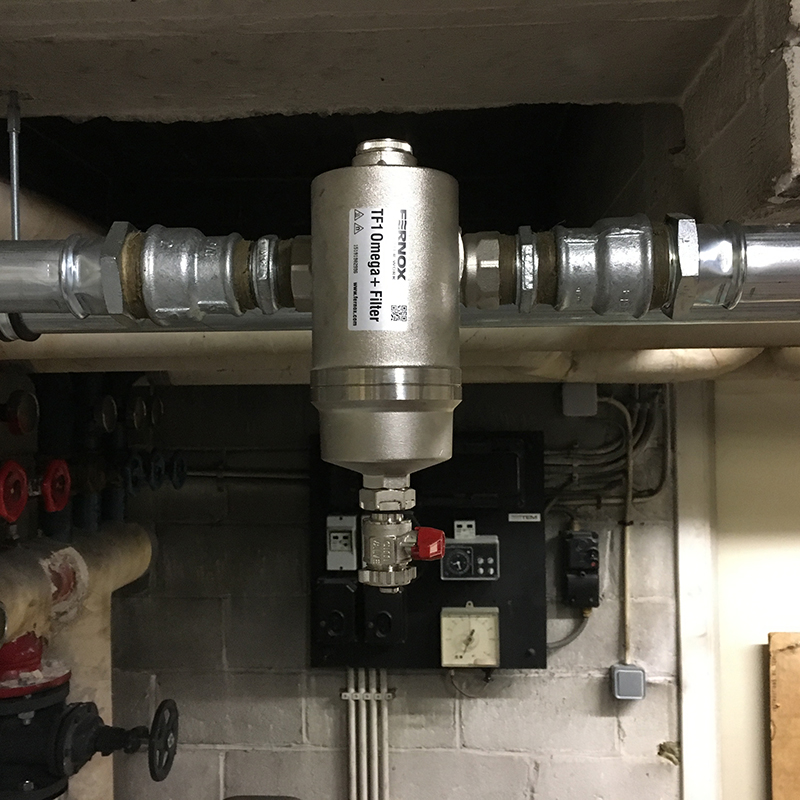

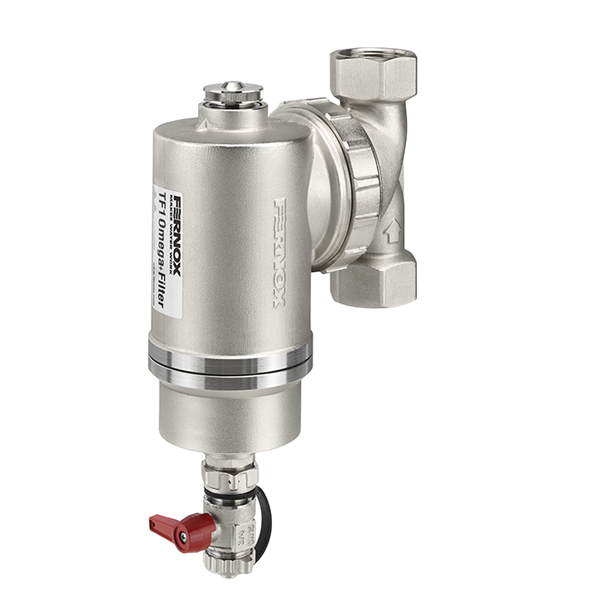

Proiectat pentru a fi instalat pe sisteme comerciale ușoare. Filtrul TF1 Omega+Filter poate fi instalat cu ușurință atât pe conducte verticale cât și orizontale, în ambele direcții de curgere, în funcție de direcția fluxului indicată de săgeata de pe colector. Filtrul TF1 Omega+ Filter este conceput pentru a proteja cazanul de efectele dăunătoare ale resturilor de coroziune circulante, care s-au adunat în sistem ca urmare a unei reacții chimice rezultate în urma contactului dintre apă și metale amestecate utilizate în cadrul unui sistem de încălzire și răcire. Sunt oferite instrucțiuni de instalare. În mod ideal, filtrul TF1 Omega+ Filter trebuie montat pe conducta de retur la cazan și poate fi instalat la un unghi de până la 45⁰ din poziția verticală dacă spațiul sau înălțimea la nivelul capului sunt limitate.
Detalii despre produs
Garanție:
10
Ani
Filtrul TF1 Omega+Filter este fabricat din aliaj de alamă prelucrat cu nichel de înaltă rezistență, potrivit pentru sistemele de încălzire și răcire. Componentele din alamă sunt placate cu nichel pentru a crește durabilitatea și rezistența, ceea ce înseamnă că filtrul este compatibil cu o gamă de glicoli și aditivi utilizați în sistemele de încălzire centrale.
Filtrul TF1 Omega+Filter a fost conceput pentru asigurarea unor pierderi minime de presiune și pentru menținerea unei eficiențe ridicate de colectare. Separatorul de particule hidronic (HPS) intern, un ansamblu cu magnet și zona cu debit redus au fost proiectate pentru a permite filtrului să colecteze o gamă de agenți de contaminare a sistemului, asigurând în același timp faptul cu acestea nu afectează restul sistemului de încălzire.
Filtrul TF1 Omega+Filter utilizează o gamă de componente de înaltă calitate, care asigură cea mai bună performanță a filtrului. Magnetul este fabricat din neodim de primă clasă, care permite o rată de captare cu o eficiență ridicată, în combinație cu separatorul de particule hidronic din oțel inoxidabil, care permite filtrarea continuă și consecventă a unei game de agenți de contaminare a sistemului.

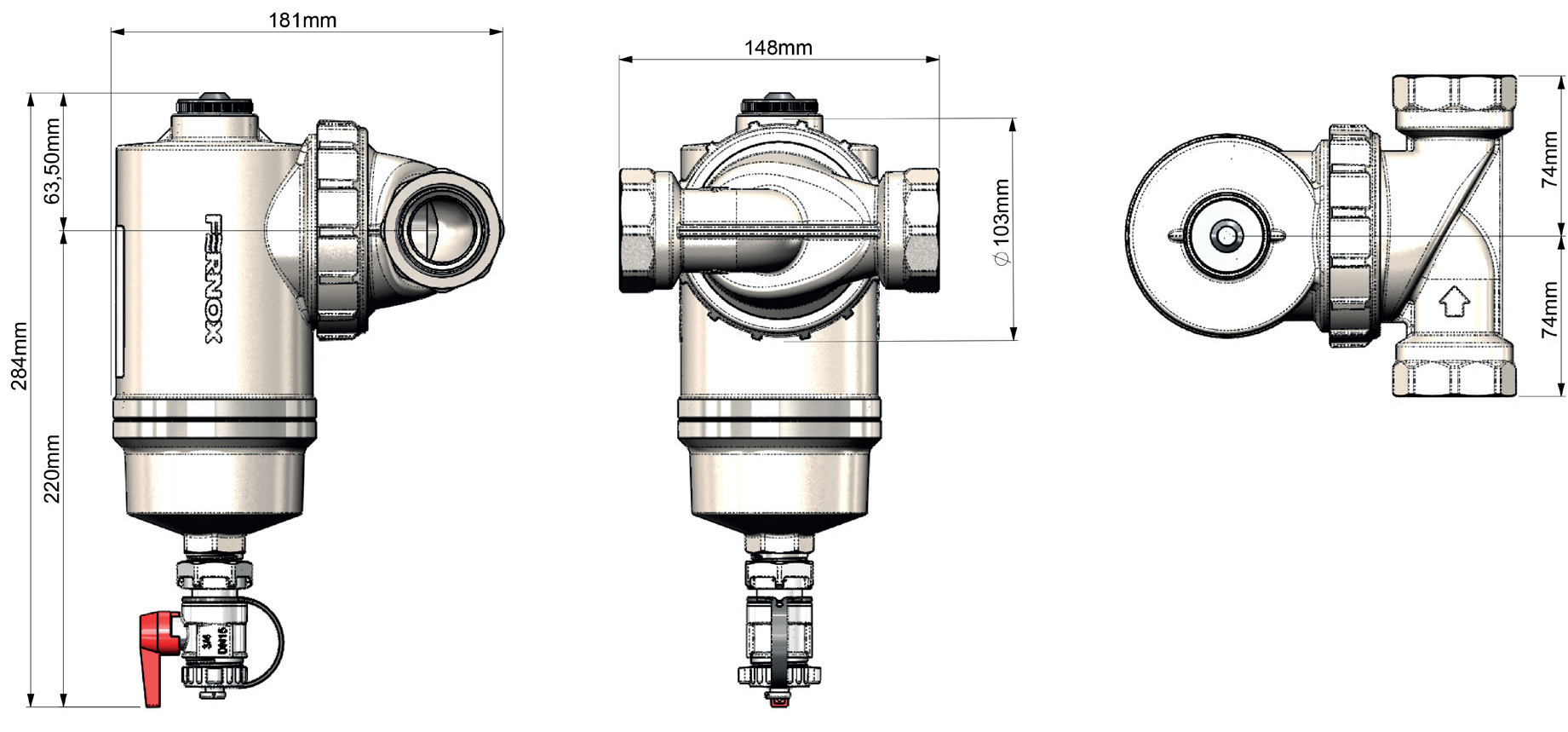

Specificații Fizice / Proprietăți
Corpul filtrului – Alamă forjată (EN 12165-CW617N-DW), placată cu nichel
Colector – Alamă forjată (EN 12165-CW617N-DW), placată cu nichel
Magnet – Neodim
Separator de particule hidronic – Oțel inoxidabil
Inel elastic de siguranță – Oțel inoxidabil
Supapă de golire – Alamă turnată placată cu nichel
Garnituri și șaibe – EPDM
Ambalare, Manipulare și Siguranță
La fel ca în cazul tuturor produselor magnetice, dacă aveți montat un stimulator cardiac, trebuie acordată întotdeauna atenție suplimentară la manipularea oricărui filtru magnetic.
Ambalare individuală , cu instrucțiuni incluse. Nu sunt necesare condiții de depozitare speciale.
Performanță

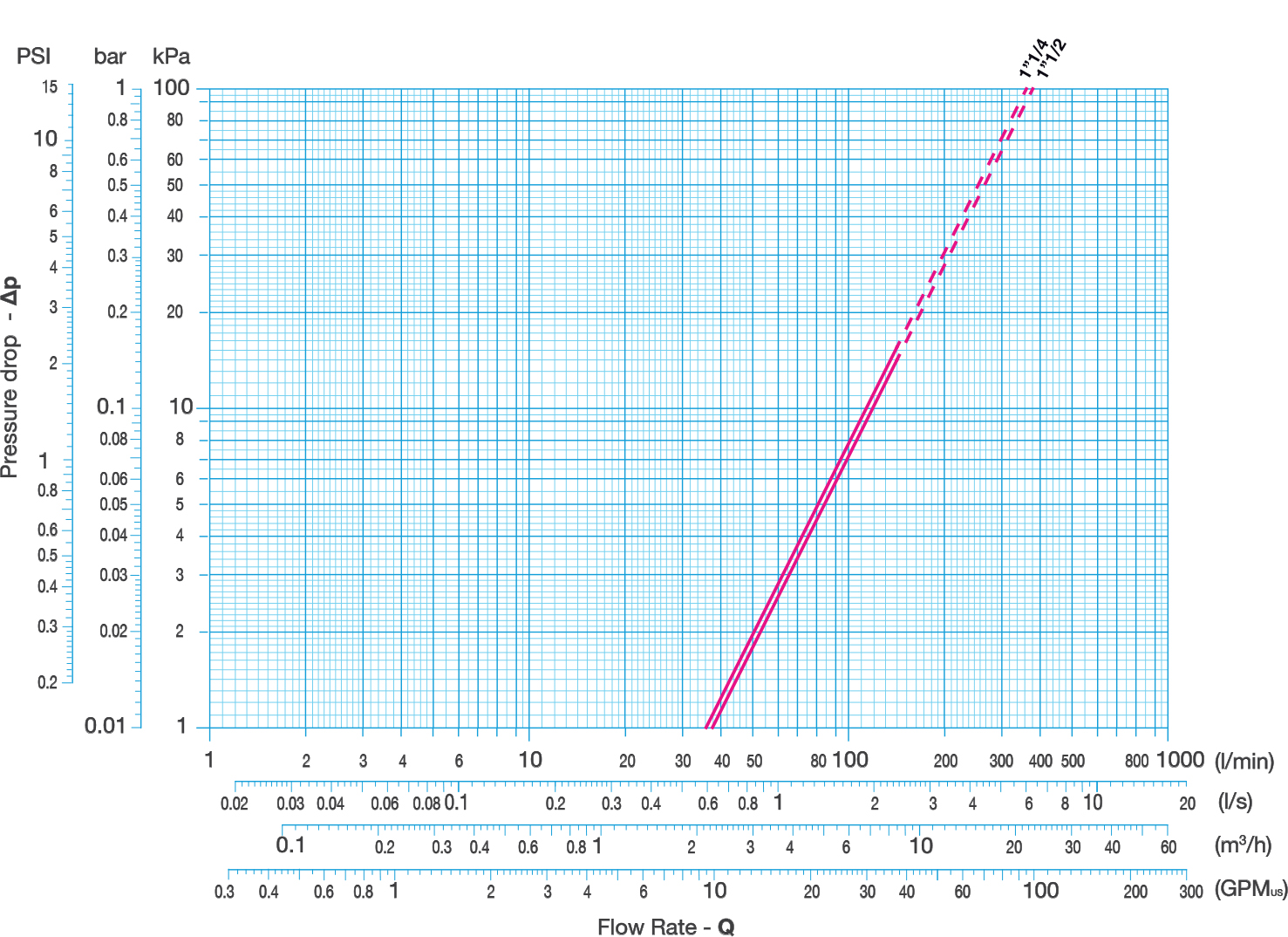

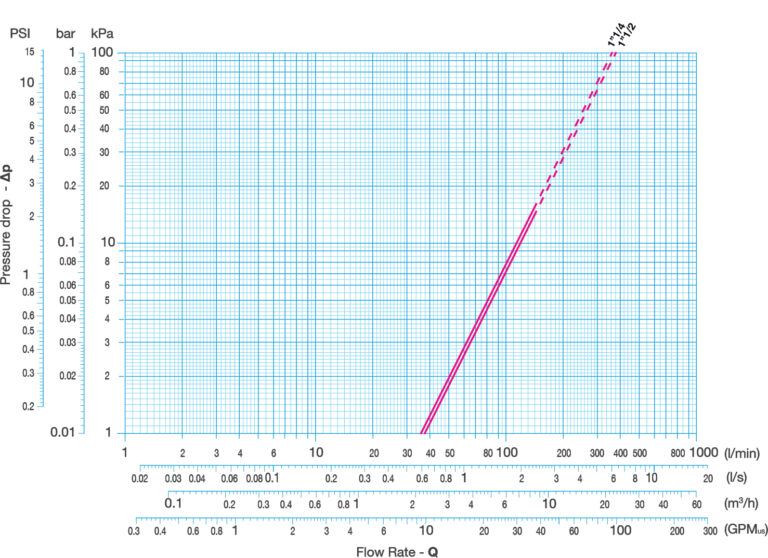

Grafic de Presiune
Lichide adecvate:
Apă
Soluții de inhibare pe bază de glicol
Gama de substanțe chimice Fernox / Aditivi pentru sistem
Procent maxim de glicol – 50%
Presiune maximă de lucru – 100 L/min
Temperatură maximă de lucru – 100⁰C
Rată de captare – Până la 100% din contaminanții sistemului
Principiu de funcționare – Apa contaminată intră în filtru prin colector, transportând o varietate de resturi din sistem și particule în suspensie. Aceste resturi, inclusiv impuritățile feroase, cum ar fi magnetitele, se deplasează prin tubulatură și în corpul principal al filtrului.
Apa este împinsă în jos spre partea inferioară a filtrului datorită caracteristicilor de flux proiectate create în filtru de separatorul de particule hidronic (HPS). Acțiunea HPS ajută la separarea particulelor de murdărie ținute în suspensie de apă, precum și la direcționarea acestor particule către o zonă proiectată cu debit scăzut la baza filtrului.
Fluxul dinamic al apei din filtru permite inclusiv captarea impurităților feroase de către ansamblul magnetic de mare putere.
Pentru a ieși din filtru, apa trebuie să treacă peste teaca magnetului și în jurul HPS, apoi să iasă din colector. Astfel, resturile din sistem întâmpină dificultăți la ieșirea din unitate și sunt fie prinse în zona cu debit redus, fie captate de magnetul puternic, ceea ce înseamnă că prin filtru se va evacua doar apă curată.
Orice murdărie colectată în filtru poate fi apoi eliminată prin scoaterea magnetului din teacă și deschiderea supapei de golire. Această procedură este indicată în ghidul de curățare și nu necesită oprirea sistemului sau dezasamblarea filtrului.
